低壓無功補償裝置是根據配電變壓器無功負荷狀況，自動投切并聯在配電變壓器1kV及以下母線的電容器組，提供相應的容性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗。
該裝置由并聯電容器、串聯電抗器、晶閘管開關、避雷器、控制器和保護裝置等組成。
技術參數：
1. 使用環境:戶內，環境溫度-25 ℃ ～ +55 ℃ ;
2．單柜補償容量:480kVar ;
3．補償控制取樣:無功功率﹔
4. 動態響應時間:20ms (無觸點開關) ﹔
5. 補償動作方式:循環、編碼投切﹔
6．保護功能：過電壓保護、失電壓保護、過電流保護、電流速斷保護、低電壓保護、接地保護、氧化鋅避雷器抑制過電流保護、放電電阻放電保護;
電容器:過壓、過流、過熱保護及缺相保護﹔
電抗器:過流、過熱保護;
7．顯示參數:PF，U， l， s，Q，P，工作狀態等；
8．柜型:GGD Gcs MNS等標準柜體。

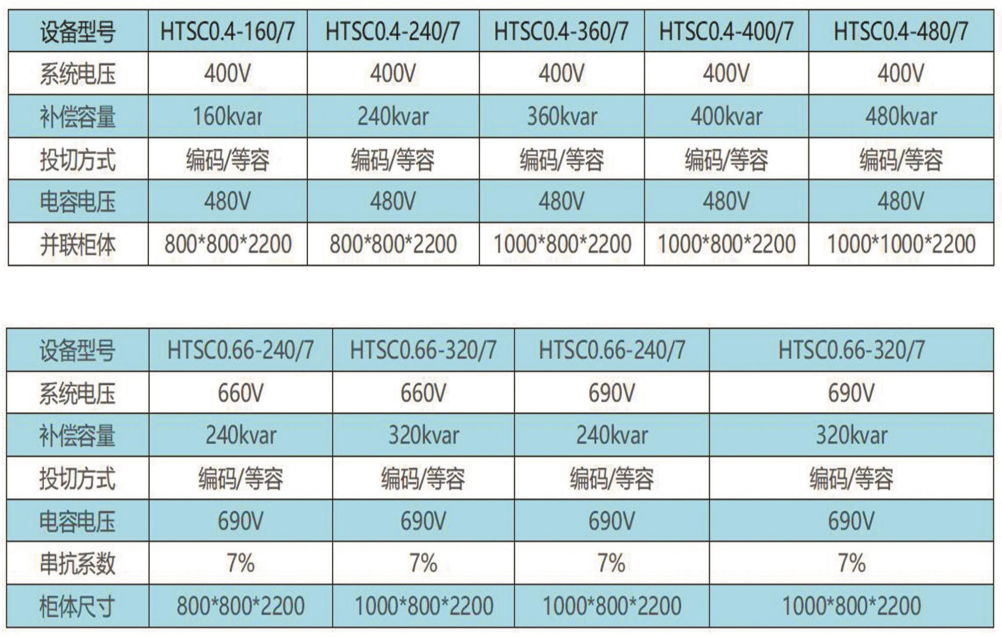

選型列表：
